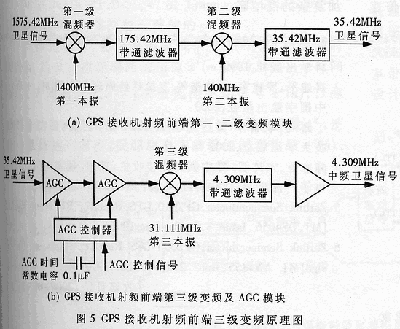

GPS接收机射频前端电路原理与设计

文章来源: 电子技术应用 文章作者: 高洪民费元春 发布时间: 2006-06-12 字体: [大中小]

　　式（6）给出了GPS接收机在噪声背景下接收卫星信号的能力，接收机不仅要将输出信号放大到足够的数值，更重要的是要使输出端的信噪比So/No达到所需比值。令（So/No）≥(So/No)min时对应的接收机输入信号功率的最小可检测信号功率为Simin，通常用它表示接收机的灵敏度。由于接收机的输入噪声额定功率

　　Ni=kT0Bn (7)

　　式（7）中k为玻尔兹曼常数，k=1.38×10 -23J/K,T0为单元电路的室内温度17℃（290K，绝对温度），Bn为单元电路的带宽。将式（7）代入式（6）可得：

　　Si=kT0BnFo(So/No) (8)

　　于是可进一步得到GPS接收机的灵敏度为：

　　Simin=kT0BnFo(So/No)min (9)

　　由式（9）可知，为了提高GPS接收机的灵敏度，就要减少最小可检测信号功率Simin，因此在接收机电路设计中一方面要考虑尽量降低接收机的总噪声系数Fo，另一方面应设法提高噪声背景下GPS接收机输出端的信噪比So/No。

共7页: 上一页 [1] [2] [3] 4 [5] [6] [7] 下一页
