3.2 中频滤波

　　IF信号通过一个IF滤波器实现对带外毛刺达60dB和对镜像噪声达18dB的抑制。经过镜像抑制滤波器之后，信号转变为差分信号。经过滤波的IF信号被AGC模块放大，AGC模块通过使用50dB的动态范围将VGA输出信号水平设置为一个预定值。内部的偏移抵消装置将为大约100kHz的1dB拐角频率的IF信号产生一个高通特性。

　　3.3 锁相环设计

　　MAX2742内部VCO提供积差分LO（Local Oscillator－本机振荡器）信号给下变频混频器并控制这一频率。一个板上TCXO产生参考频率。这种集成合成器包含VCO、TCXO缓冲器、主频率分割器、相频探测器和电荷泵。它用一个独立PLL滤波器和TCXO。TCXO的输出端通过一个耦合电容器连接到电路的XTALIN1和XTALIN2引脚。

　　4 基于MAX2742的GPS接收机

　　4.1 射频输入

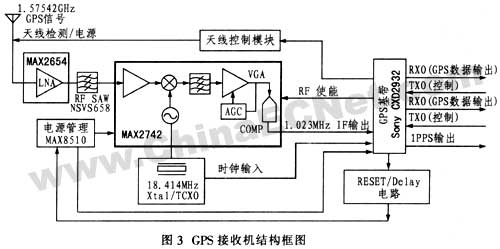

　　图3示出基于MAX2742的GPS接收机的结构框图。1575.42MHz的L1 GPS的信号由天线接收后获得1.5dB噪声和20dB增益，经过LNA（MAX2654）进行放大。MAX2654工作在1575MHz的GPS频段，增益为14.1dB，噪声系数为1.45dB，电流消耗仅为8.3mA。放大后的信号输入到SAW（NSVS658），实现37dB的带外抑制，仅产生3dB的插入损耗。NSVS658具有50Ω的标准输入/输出阻抗，信号在输入MAX2742（7引脚）时，需要外接阻抗匹配电路。
