基于MAX2742型电路的GPS接收机设计

文章来源: 《国外电子元器件》 文章作者: 李今明 发布时间: 2006-04-06 字体: [大中小]

　　4.6 PCB的布局规则

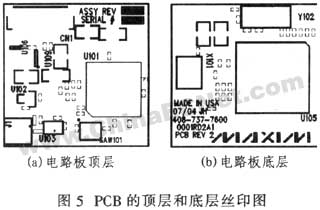

　　在对PCB进行布局时，旁路电阻器应尽量靠近器件引脚。某些重要元件可以布置在MAX2742的背面，使得MAX2742到这些元件的路径尽量短。压控振荡器可能会与阻抗引起共振，在PCB布局时必须考虑到这一点。L频段的输入和转换器之间如果靠得太近，也可能会产生电流耦合。在应用中，如果产生这种耦合，接收器对干扰信号非常敏感。为了减少这种耦合，可采用带状线结构，而不采用微波传输带结构。这个完整的解决方案仅占用25mm×25mm的PCB空间。图5示出PCB的顶层和底层丝印图。

　　5 结束语

　　文中提出了一套较完整的GPS接收机设计方案。在器材选择上充分考虑到GPS系统的手持及车载应用，做到了电流小、功耗低、发热量低、稳定性好、灵敏度高、快速快；在电路及PCB设计中充分考虑了微波电路的特殊性，力争将各种干扰降到最低。

--
原文链接: http://www.c114.net/technic/ZZHtml_20064/T2006461349612111-1.shtml
